很多材料研发团队的第一个PEP问题不是"能不能打"，而是"从拿到一种新粉体，到打出合格零件，到底要经过哪些步骤、踩哪些坑"。

这篇不是原理科普，而是一份面向研发工程师的实操框架。

启动阶段：可行性预判

先用三个问题给新材料"号脉"：

• 粉体能否被粘结剂包覆？PEP对材料光学特性无要求，但要求粉体可在粘结剂中均匀分散。极细纳米粉、活性极高的金属需特别评估。

• 后处理能否对接？目标脱脂、烧结工艺是否与企业现有粉末冶金产线兼容——这是PEP产业化的最大红利。

• 收缩能否预测？烧结收缩通常15%–20%，特殊工艺（如PIP）可降至6%左右，设计阶段必须预补偿。

▲粉体包覆概念展示 ©升华三维

预判通过，再进入实质开发。

第一阶段：材料体系设计

混炼造粒

• 粉体选型：粒度通常2–5μm为宜。过粗难致密，过细易团聚。升华三维UPGM-Si₃N₄采用≤5μm陶瓷粉，UPGM-93WNiFe采用2–3μm钨粉。

• 粘结剂体系：蜡基体系对陶瓷/金属粉包覆率高，是主流选择。需平衡"打印流动性"与"生坯强度"——流动性好易挤出，强度高易脱模取件，二者需调谐。

• 装载量（粉体体积分数）：决定最终致密度与收缩率。氮化硅40vol.%、钨合金47vol.%是已验证的成熟区间。装载量过高打印困难，过低则收缩剧增。

• 混炼：建议采用3D打印专用密炼机，140–180°C混炼均匀，制得2–4mm颗粒喂料。混炼不均，后续一切免谈。

▲钨合金打印材料密炼造料过程 ©升华三维

第二阶段：生坯制备

PEP打印是低温固态挤出，核心参数窗口：

• 挤出温度：保证喂料充分塑化但不降解

• 挤出速率vs打印头移动速率：二者匹配决定丝宽与层间结合；研究证实挤出-铺展-凝固过程会诱导β-Si₃N₄晶粒沿打印方向定向生长——打印参数直接影响微观结构与最终性能

• 层厚：0.05–0.5mm可调，精细结构取小层厚

• 支撑策略：悬空、薄壁结构借助支撑材料或双喷嘴支撑模式

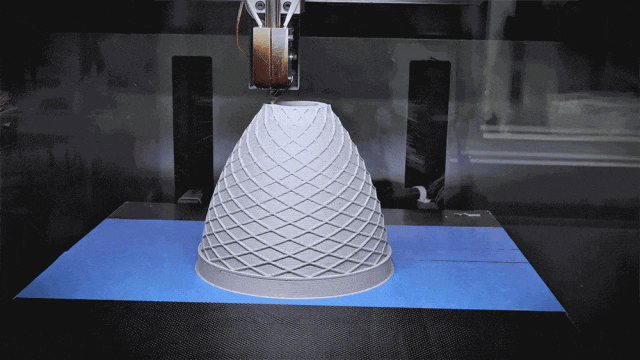

▲氮化硅卫星姿轨发动机喷嘴样件打印过程 ©升华三维

生坯质量判据：尺寸稳定、无开裂、无挤出不均、层间结合良好。

第三阶段：脱脂工艺

脱脂去除粘结剂，是PEP工艺中容错率最低的环节。

去除粘结剂，获得棕坯

• 组合工艺：溶剂脱脂+热脱脂。先以溶剂分解主粘结剂，再通过缓慢升温让残余粘结剂彻底分解挥发。

• 速率控制是生命线：以氮化硅为例，脱脂速率须严格控制在0.8 wt%/h以下，过快则内部气体压力胀裂坯体，过慢则周期失控。

• 孔隙通道：脱脂须形成连通孔隙，为烧结致密化留出通道，否则致密度上不去。

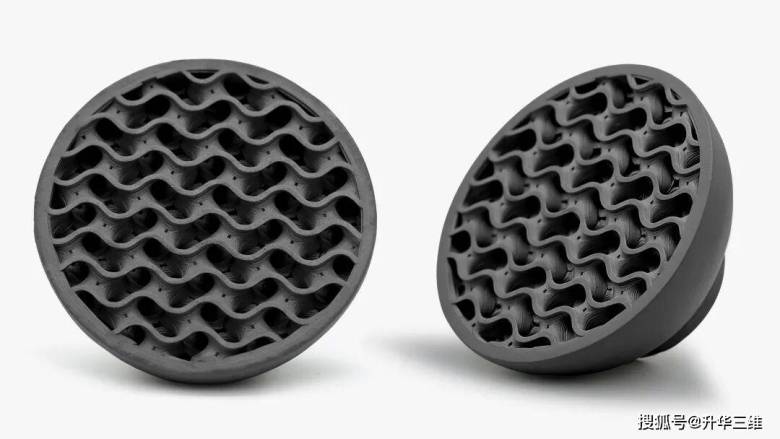

▲核领域钨合金应用样件（棕坯） ©升华三维

第四阶段：烧结致密化

脱脂棕坯在高温烧结炉中加热至材料熔点70%–90%，颗粒间物质迁移、孔隙闭合。

性能定型

• 温度曲线：氮化硅1750°C氮气气氛促进β-Si₃N₄定向生长；碳化硅经PIP工艺1750–2050°C预烧结强化

• 收缩补偿：线收缩15%–20%（碳化硅PIP工艺可降至约6.38%），切片软件须预放大

• 气氛控制：惰性/真空/反应气氛依材料而定，直接影响最终相组成与性能

• 致密度目标：96%–99%，力学性能接近锻件

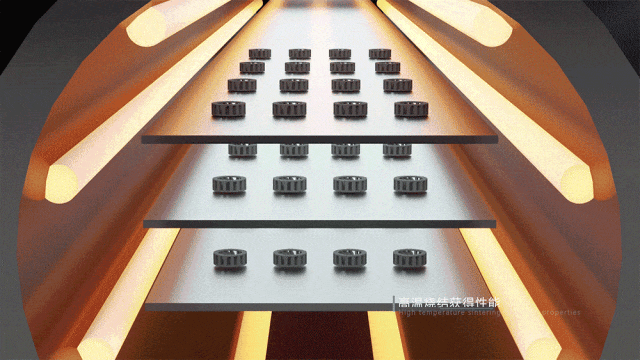

▲模拟烧结工艺 ©升华三维

第五阶段：验证与迭代

打出零件不是终点，而是验证起点：

• 致密度、尺寸精度、力学性能检测

• 微观结构（晶粒取向、孔隙）表征

• 与设计目标比对，反向优化粉体、粘结剂、打印与烧结参数

PEP材料开发的本质，是"粉体-粘结剂-工艺-性能"四元关系的系统寻优，而非单点突破。

▲升华三维PEP打印服务流程

🔎.给研发团队的三条实操建议

1、先借力成熟体系：直接复用PIM/粉末冶金成熟粉体与粘结剂，不要在第一步自研体系上消耗资源；

2、小样快跑：用UPS-Lite/LiteD等实验型设备做多配方对照，以"天"为单位迭代；

3、后处理前置规划：成型前就确认脱脂烧结工艺链，避免"打得出、烧不好"。

▲升华三维3D打印设备矩阵

新材料从粉体到零件的这条路，PEP已经铺好了路基。剩下的，是研发团队在参数窗口里耐心地、系统地寻优。
